无论您是初次接触还是已经熟悉，我们的鄄城(本地)铸铁闸门,泵站铸铁闸门优良材质产品视频将为您带来全新的视觉体验，让您对产品有更深入的了解。

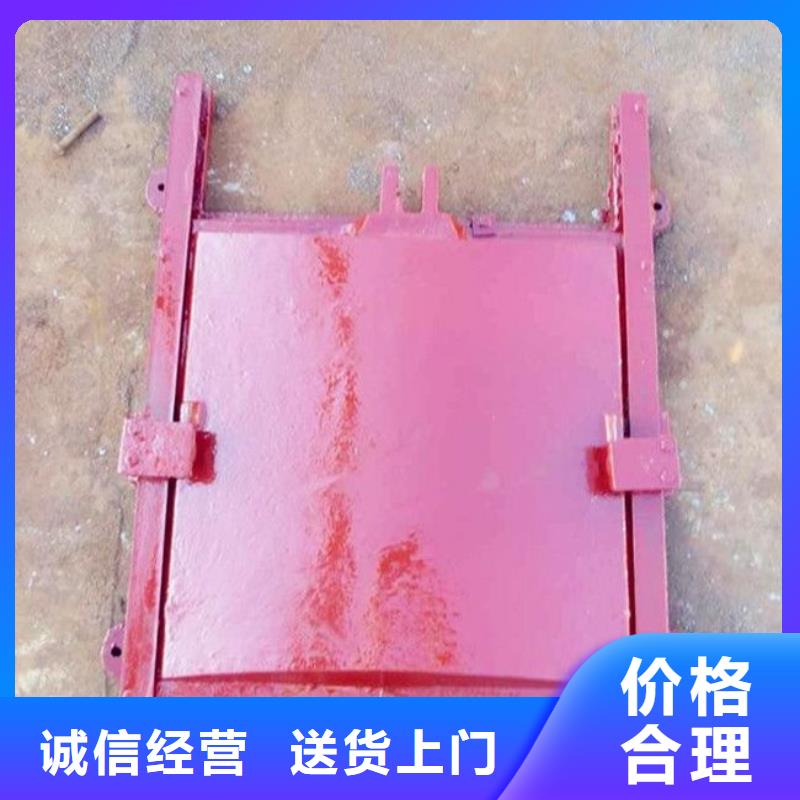

以下是:鄄城(本地)铸铁闸门,泵站铸铁闸门优良材质的图文介绍
铸铁闸门维护八步骤：1.由于波浪冲击会引起铸铁闸门震动，可以在安装闸门上加设防浪格栅、排，以达到削减波浪冲击强度。由止水漏水问题引发的闸门震动可以更换其他治水材料尺寸，或是调整止水位置，让两者紧密接触可以有效降低止水引起的震动。2.在高流速水条件下。因建筑过水断面发生变化导致水结构面发生变化，泄水建筑物水汽不足导致闸门槽和预埋件发生气蚀，解决方法：对已被气蚀的部分用耐气蚀材料补强，尽可能保证水断面平整。3.定期对闸门主轮、吊耳轴销部分注油保证润滑性，防止生锈。4.如果闸门滚轮长期处于槽内或无法取出可以用集中润滑的方式。5.定时定点、设立专人去检查铸铁闸门有无破损杜纳洌情况，各部分焊接情况。6.在发现防水胶皮老化的情况下，安装前要涂抹防老剂，存放避免阳光暴晒，防水胶皮一定要及时更换。7.做好防腐、防虫蛀、挤压、变形等问题。8.对金属部分涂抹防锈涂料，露出部分涂油脂保护。现在有很多的地方为了更好的发展农业和方便人们的生活，都需要加入一些水利工程。铸铁闸门就是其中的一种，属于拦水闸门，这个工程的建筑给很多的人们都带来了很大的帮助。
铸铁闸门安装浇注砼前，调整闸门与闸框偏心与间隙，锁紧楔块装置．以达到良好的止水效果。铸铁闸门的板面与闸槽为偶合件配套，在搬运、仓储及安装时不得互换，以免影响止水效果。闸门的迎水面一定要按设计要求安装否则因板面受力方向不对，引起板面断裂，遇反向受压时一定要在订货时说明，防止发生重大事故。机门一体闸门在订货时要提供孔口尺寸，水头，提升高度和结构形式，闸板面一般为正向（迎水面）受压，如需反向受压，订货时需说明，止水一般是后止水（背水面），需前止水时，订货时应说明，使用时必须按操作规程操作。经常检查闸门板与闸槽是否卡涩，及时将卡涩物清除，保证位置置中，使设备正常运行。
铸铁闸门的门槽与板面为整体安装，二次浇注方式（亦可一次性整体安装浇注），浇注前以密封止水面及侧向导轨面为基准将闸框调正，固定，撑好背面防止变形，进行浇注砼浆一定要密封实以防渗漏。
河畔水利机械厂位于新河县安家庄，公司是集产品研发、生产制造、销售为一体的高新技术企业，从事生产 鄄城铸铁闸门、。
公司具有在 鄄城铸铁闸门、行业从业十几年的经验、技术及市场优势，自成立之日起就秉承“国际定位、带领市场”的创业理念。现产品： 鄄城铸铁闸门、等。我们的产品广泛应用于粮油、食品、饮料、医药、化工、肥料、水泥、玻璃、摩擦材料、耐火材料、钢铁、建材等众多行业。
公司拥有一支敬业、合作、团结奋斗的开发与工程技术服务队伍，汇聚了人才优势和技术优势，使公司在产品开发与产品质量上在业内处于主要位置。
PGZ系列平面铸铁闸门，在启闭机升降的作用下，使闸板在闸框滑道内上、下滑动，能部分或全部的开启和关闭过水孔口在水柱的压力下，强迫闸门向下游位移，紧靠在闸框止水面上，保证止水效果良好，达到调节流量和控制水位的目的 技术特性 PGZ系列平面铸铁拱形闸门，从设计、制造安装及验收.、防腐蚀、原材料进厂、零部件加工、工艺流程、质量检验、成品销售及售后服务全部执行部颁标准。经水利部金属疾厄宫质量检测中心的鉴定，达到水利工程技术要求，产品性能和制造精度达到国内同行业先进水平。 PGZ系列平面铸铁拱形闸门具有外形美观、结构简单、启闭灵活、运行可靠、安装方便、封水严密、止水性能好、有良好的不透水性、耐腐蚀能力强、能承受较大的水压力、摩擦力小、控制水流好、合理分配水量、保证河道安全运用、使用寿命长维修费用低等优点 安装调整 PGZ系列平面铸铁拱形闸门，安装前一定要检查闸门的外形尺寸和预留二期浇筑水泥结构基础布置孔口，是否相符，基础布置孔口四周尺寸必须大于闸门 外形四周20厘米为宜。
1、设计依据和计算方法 用途及特点： ☆主要用于水利水电、市政建设、给水排水、农用水利建设、污水处理等工程。 ☆防腐能力强，可在PH=6-8的流体酸碱中使用。☆闸门结构合理，便于安装、操作简单灵活，便于管理。 ☆主要适用正向受压止水，正常使用水头1-8m。根据用户需要可制造高水头闸门，zui高正向设计水头可达50m，反向水头可达20m。 ☆闸门关闭时设有锁紧，止动装置，在结构上采用机加工面硬止水，止水效果好，密封性极强，正常渗水量L1L/hm。 ☆规格齐全从0.20.266米。按闸门的结构形式分为：PZ型平面平板门和PGZ型平面拱形门，又可分为整体式和组装式两种形式。 ☆门体、门框由灰口铸铁（或球墨铸铁）制成，经过内应力消除，无变形。根据用户要求，止水面可采用镶铜或镶不锈钢等耐蚀材料精密加工制造。也可采用橡胶封水。安装说明： ☆闸门上下框设有固定块，可防止闸板在运输吊装等过程中滑出，安装凝固后（使用前）应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。 ☆闸门安装采用整体安装，将闸板与闸框的封水间隙调到0.3mm以下后，进行二期浇注。在浇注混凝土时，必须保证闸门闸框处于铅垂状态。流进闸板、闸框、楔铁、挡板间隙中的灰浆必须清除，防止灰浆凝固后影响闸门启闭。 ☆闸门启闭时，应注意闸板的上下极限位置，以免损坏闸门或启闭机。闸门在启闭过程中应检查闸门升降有无卡阻。 ☆闸板与闸框为偶件配合，在多组运输和安装时，切勿切换。 1.1设计依据 水工建筑物金属结构焊接技术规范SDZ008-84水工金属结构防腐蚀规范SLl052007 江苏省水利工程铸铁闸门设计制造安装验收规范DB32/T1712-2011水利水电工程启闭机制造、安装及验收规范DL/T501894水利水电工程启闭机设计规范SL41-93碳素结构钢（GB/T700） 铸铁尺寸公差与机械加工余量（GB/T6414）灰铸铁件（GB/T9439）铸造铜合金技术条件GB1176 形状和位置公差未注公差值（GB/T1184）铸件重量公差（GB/T11351）整体铸铁法兰（GB/T17241.6）铸铁管法兰技术条件（GB/T17241.7）铸铁管法兰技术条件（GB/T17241.7）1.2计算方法 铸铁闸门的结构技术体系，采用平面体系、容许应力方法进行计算上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式,波纹管减压阀,活塞式减压阀,,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,)、、、、、、、止回阀、、、放料阀、隔膜阀、旋塞阀、柱塞阀、、调节阀、疏水阀、、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、、、衬胶阀门、衬氟阀门。 2、闸门基本资料 2.1闸门参数及材料表1）参数孔口尺寸（宽高）25002000闭门水头：6.00m启门水头：6.00mzui大水头差：6.00m压块数量：4块横筋布置：3横筋、均布竖筋布置：4竖筋、均布2）主要材料序号名称材料型号1门板铸铁HT200灰铸铁2门框铸铁HT200灰铸铁3导轨铸铁镶铜HT200灰铸铁Zcusnspb5zn/54密封座铜合金Zcusnspb5zn/55紧固件不锈钢1Cr136吊座铸钢ZG270-5007吊板铸钢ZG270-5008吊轴碳钢45# 2.2荷载状态 按照标书要求，闸门闭门水头6.00米，启门水头6.00米（闸门后无水），闸门zui高挡水头6.00米（闸门后无水）。 2.3容许应力灰铸铁：HT-200抗拉强度：[]=200MPa 轴心抗压和弯曲抗压：[a]=110MPa弯曲抗压：[w]=30MPa抗剪强度：[]=20MPa局部承压：[cd]=120Mpa局部接头承压：[cj]=40Mpa弹性模量：135000MP 3、计算 3.1荷载1）总水压力 a)平板门水压力静水压力 P=1/2（2Hs-h）hBzs=280（KN）P水平压力； Hs上游水头；Hs=6.00mh孔口止水高度；h=2.15mBzs孔口止水宽度；Bzs=2.65m水密度；淡水=10（kN/m3）b）启门瞬间提门动水压力 规范规定高水头下经常动水操作或经常局部开启的工作闸门，设计时应考虑闸门各部件承受不同程度的动力荷载，动力系数取值范围为1.0～1.2。闸门属低水头并且不经常局部开启，因此动力系数取小值1.0。 3.2面板计算 按四边固定的弹性薄板承受均布荷载与本文相关的论文有：油气改革拉升阀门行业
